發布時間：2018-07-11 來源：元祿光電
PCB激光分板機的相比較于傳統PCB分板機最大的優勢在于它的高精度，而每個PCB激光分板機廠家生產出來的產品精度是不一樣的，那么在PCB激光分板機產品中有哪些是能夠影響其精度的光學器件呢？

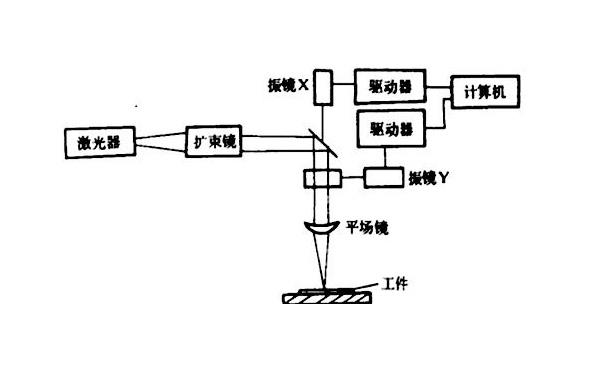

PCB激光分板機原理結構圖

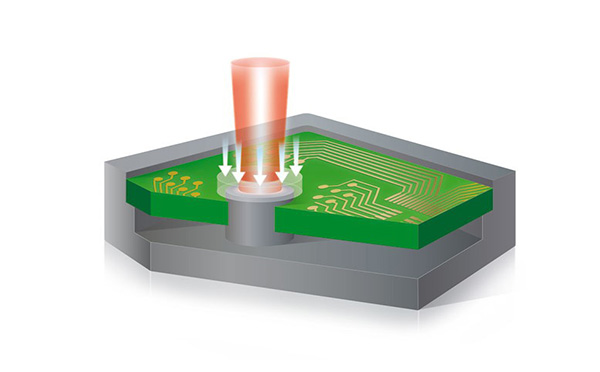

PCB激光分板機剖析圖

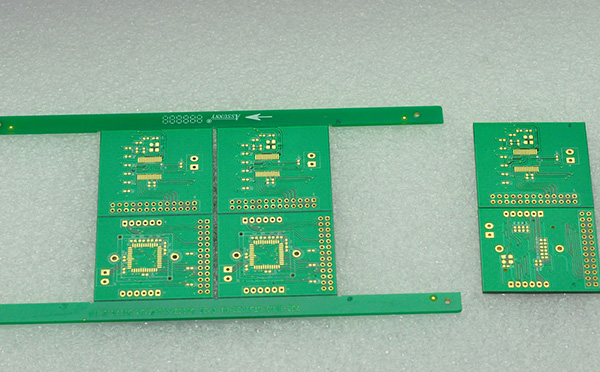

PCB激光分板效果圖
激光器：激光器是核心器件，它的穩定性、光束質量、脈沖頻率、脈沖寬度、單脈沖能量的好壞，直接影響著PCB激光分板機加工過程中的速度以及加工效果，影響著整機的精度。
擴束鏡：往往是被客戶忽略的一個器件，甚至有的廠家根本沒有使用擴束鏡，擴束鏡的倍數、發散角影響著光斑大小及加工的穩定性。
振鏡：振鏡分為模擬振鏡、模擬數字振鏡以及純數字振鏡，振鏡的好壞影響的是加工的效率以及效果，振鏡速度越快，激光作用在材料表面的效果越好，體現的是整機精度。
透鏡：也較場鏡，場鏡范圍越小，聚焦的光斑也越小，脈沖能量也就越高，加工質量越好，精度更高。
當然另外一點需要提到的是，擴束鏡倍數越高，場鏡范圍越小，聚焦的光斑越小，同樣需要的振鏡的通光孔徑越大，通常情況下用在PCB激光分板機中的擴束鏡倍數為3倍、5倍或者是10倍擴束，振鏡的通光孔徑10mm或14mm的純數字振鏡，而透鏡通常采用110*110mm或40*40mm透鏡。需要根據客戶的需求配置相關配件，也造成了產品的價格差異，這里面存在的一個大問題在于產品的質量上，經常存在國產充進口的情況，比如說振鏡，說是數字振鏡有可能采用的是模擬+數字的模式，客戶根本分辨不出來，要相信一分錢一分貨，不存在天上掉餡兒餅的事。配件的好壞不僅僅是關乎設備的整體精度，影響著加工的效率，更重要的是影響產品的穩定性，設備一直需要廠家報修，影響的是加工的進度，受損了時間也就虧損了金錢。
軟件和相機：軟件是控制系統，包含了電控以及系統控制，同時也包含了CCD相機視覺識別系統，軟件的作用不僅僅在于加工程序，而且是一個不斷地校正改進過程，影響著設備的重復加工精度以及定位精度。
直線電機：直線電機的作用不言而喻，非激光類PCB分板機廠家中幾乎都是采用伺服電機不會采用直線電機，直線電機影響的是他的重復精度以及拼接精度。當然有的客戶對于精度和位置加工精度要求不高，看中的是激光切割過程中的效果以及無粉塵、無應力的特點，元祿光電作為PCB激光分板機廠家，一樣可以為客戶配置伺服電機。
其他一些容易被忽略的配置大理石平臺，其平整性影響著整機設備的水平度，特別是在一些焦點敏感的材料中，如玻璃激光切割過程中的影響大。而在PCB激光分板機的過程中這個影響則被減小，往往都被忽略了，但如果有一種匠人精神在，這個配件的關鍵性作用不可或缺。
推薦設備：PCB激光分板機 http://www.grandvoyager.com.cn/index.php/Index/productDetail/id/27.html
