柔性線路板（FPC）由于具有重量輕、配線密度高、厚度薄和可撓性等特點，被大量應用于電子產品中。而在線路板制作過程中，紫外激光切割、切片、鉆孔等工藝已得到廣泛應用，再加之紫外激光加工系統的柔性加工方式、高精度的加工效果、靈活可控的加工過程等優點，使其在線路板加工制程中有著不可替代的位置。利用紫外激光工藝進行FPC切割、切片、鉆孔等加工是目前的主流方式也是未來趨勢。

紫外激光切割優勢分析

紫外激光切割工藝適用于軟板、軟硬結合板切割。優點：（1）無機械應力；（2）可進行精準的異形切割；（3）切割速度快；（4）效果好。

除此之外，紫外激光切割機相比于機械應力加工的一個絕對優勢是低損耗。機械應力加工過程中刀具與材料之間的摩擦力會導致刀具損耗，損耗程度取決于加工強度及刀具材質，損耗嚴重的情況，一天之內需換幾次刀具。紫外激光切割機這種通過光熱作用移除材料的加工方式不屬于機械應力加工，不會有刀具損耗的問題。

FPC加工選用納秒激光還是皮秒激光？

FPC加工通常針對的是微米級別的加工需求，其加工目的是獲得精細、平整、熱影響區小的切口。在達到加工目的的同時還要避免對周邊材料造成熱損傷。元祿光電有著成熟的納秒紫外激光切割加工工藝，已在FPC制造行業應用多年，客戶范圍在大型板廠和大型模組廠均有涉及，見證了激光工藝在線路板制造業的發展歷程。傳統的納秒紫外激光器，脈寬在數十納秒范圍，通過光熱作用來移除材料，在這種情況下，聚焦的激光光束是高強度熱源，它會迅速加熱目標并最終使之汽化。這種方法的優點是它可以快速去除目標材料、技術基礎完善、成本低。但對于要求更為嚴苛的制程工藝，納秒紫外激光切割技術在熱影響范圍和層間開裂程度等方面仍然存在一定限制。

隨著激光技術的不斷進步，其在FPC制程工藝中的應用也在不斷深化，元祿光電作為FPC激光加工領域的專業設備廠商，激光工藝一直走在行業前端，皮秒紫外激光切割工藝便是核心之一。皮秒激光器脈寬在數十皮秒范圍，意味著一個脈沖作用的時間是納秒激光器的千分之幾，是一種高能、快速、多次的加工方式，將這種多優點脈沖激光器結合元祿光電的專業光學方案可得到熱影響小、無邊緣碳化和起泡等現象的優質加工效果。在FPC制程工藝中，可滿足更為嚴苛的品質要求。

納秒激光工藝和皮秒激光工藝實驗對比

針對納秒激光器還是皮秒激光器的選擇問題，元祿光電實驗室做了一個對比實驗，將軟板覆蓋膜作為實驗對象，對比了納秒紫外激光切割機和皮秒紫外激光切割機的效果：

由圖中現象可知，納秒紫外激光切割斷面有輕微碳化現象。碳化粉塵附著在切割斷面，對軟板品質有一定影響，若將其應用在元器件中，有短路風險。

除此之外，皮秒激光的加工效果更為“細膩”，更適合高品質的加工需求。

紫外皮秒激光切割效果展示

綜上所述，激光工藝的選擇取決于產品的品質要求。在保證質量的前提下，低價格段對應的激光工藝是最合理的選擇。無論選擇哪種加工方式，元祿光電都可以滿足您的需求。

來源：維文信FPC  整理元祿光電www.grandvoyager.com.cn

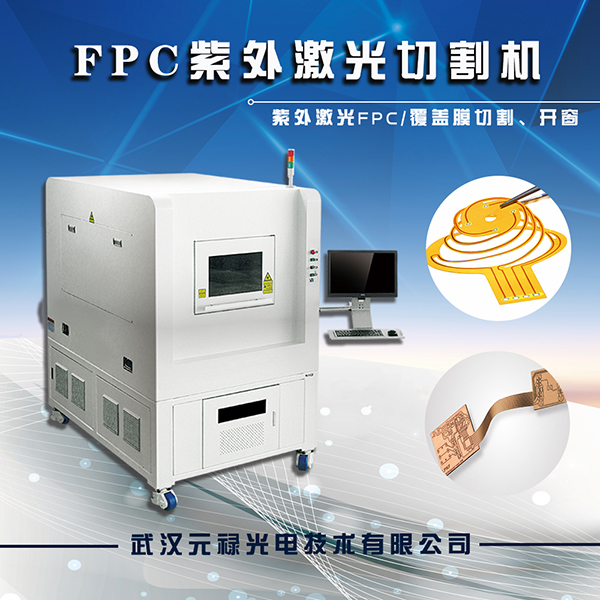

推薦設備：紫外FPC激光切割機
